熒光式光纖傳感探頭介紹

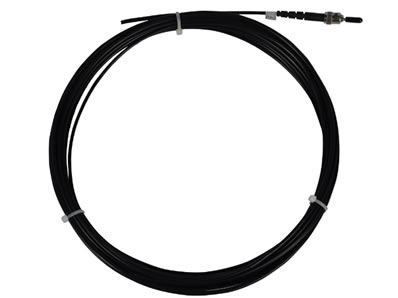

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。

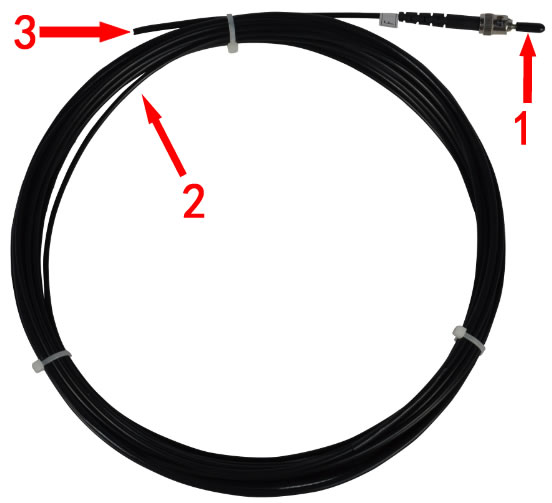

光纖傳感器分為三部分：①光纖接頭 ②光纖 ③光纖探頭，如圖所示

• 光纖末端探頭貼在被測體表面，測量溫度

• 測溫光纖對電磁場干擾免疫

• 對高壓絕緣、防燃防爆

• 點式測溫、數字信號輸出




熒光光纖測溫探頭具有電絕緣性好、抗電磁干擾、抗化學腐蝕、無污染等許多其它測溫傳感探頭所無法比擬的優點，使得熒光傳感探頭不但在生物、醫學等諸多領域應用，在電力工業也有著廣泛的應用前景，它主要用于:電氣設備高壓儀器溫度測量，發電機診斷系統及變壓器繞組間的溫度測量，高壓斷路器觸頭溫度測量，高壓電纜接頭溫度測量等。
